产品型号： |
SZR3000 |
产品名称： |
增强型彩色纸记录仪 |
产品报价： |
 |
产品特点： |
◆采用进口TFT 5.6 英寸320*240点阵图形液晶显示屏，高亮度LED背光*黑屏，具有画面清晰、性能稳定、色彩绚丽、视角宽，使用寿命长等特点； ◆采用高速、32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示；◆采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电*丢失数据； |
|

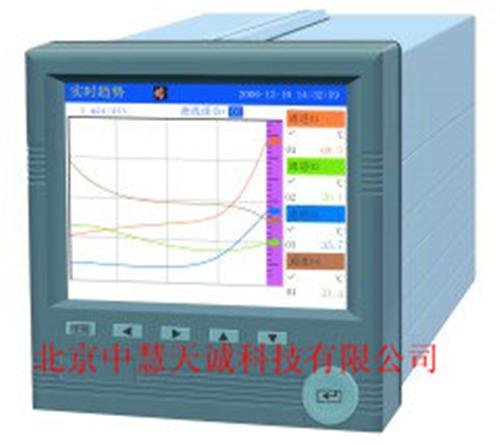

增强型彩色纸记录仪
型号：SZR3000 | 货号：ZH5040 | 产品简介
特点
◆采用进口TFT 5.6 英寸320*240点阵图形液晶显示屏，高亮度LED背光*黑屏，具有画面清晰、性能稳定、色彩绚丽、视角宽，使用寿命长等特点；
◆采用高速、32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示；
◆采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电*丢失数据；
◆隔离输入，可同时输入多种信号，换模块，通过软件组态即可；
（1）Ⅱ型标准信号：0～5V 、0～10mA；
（2）Ⅲ型标准信号：1～5V 、4～20mA（可配电）
（3）热电偶：B、E、J、K、S、T；
（4）热电阻：Pt100、Cu50；
（5）电压小信号：0～20mV、0～100mV；
（6）电阻信号：0～400Ω；
（7）频率信号：0～30KHZ；
（8）提供标准4-20mA 输出；
（9）根据用户要求定制种信号（如热工行业的氧碳势0-2V输入）；
（10）频率：PI（0～30kHz，高电平：8.5～30V，低电平：0～4.5V）（订货时要说明）
（12）隔离阻抗：20MΩ @ 500V
◆ 显示工程量数据的数值范围宽，可显示4 位数值：-999~9999；
◆ 可以组态显示,工程位号、工程单位、流量累积；
◆ 剪贴板的复制和粘贴功能方便用户的参数设置；
◆ 可同时实现12路继电器报警输出，具有闪光报警显示，同时指示路报警的下下限、下限、上限、上上限报警；
◆ 显示精度基本误差为±0.2%FS ；
◆ 16 路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
◆ 支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；
◆ 配备标准USB 接口，支持USB 1.1 、2.0 优盘，历史数据转存快捷方便；
◆ 标准串行通讯接口： RS485 和 RS232C ，支持Modbus RTU协议；
◆ 采用开关电源，能在交流电源85VAC～265VAC、45～65HZ范围内正常工作；
◆ 提供变送器+24VDC隔离配电，简化了系统，节约了费用；
◆ 仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，方便企业计量管理；
◆ 铝密封外壳及内部屏蔽板，仪表在恶劣的环境中正常工作。
指标
屏幕： 5.6 英寸TFT真彩色图形液晶显示屏、320*240点阵、LED背光；
精度： 实时显示：±0.2% F.S.；曲线显示：±0.5% F.S.；追忆精度：±0.2% F.S.；
（注：热电偶应去掉冷端误差；）
输入规格：隔离输入，1～16通道信号输入，通道间隔离，隔离电压大于1000V；
隔离阻抗： 20MΩ @ 1000V；
记录容量： 64/128/192/248MB（FLASH容量可选择）；
电压输入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
电流输入：0-10mA、4-20mA（阻抗250Ω）；
热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻<10Ω）；
热电偶： S、B、K、T、E、J、F2；
配电输出： 传感器配电 24VDC，负载能力≤700Ω，zui多16路隔离配电，配电≤30mA/路；
模拟量输出：4-20mA；负载能力750Ω（zui大）；
报警输出：12路继电器触点输出，触点容量，可组态上上限、上限、下限、下下限报警；
补偿方式：一般气体--温度、压力补偿测量体积流量；
过热蒸汽--温度、压力补偿，查表得到工矿密度代入公式计算，求得流量；
饱和蒸汽--只进行压力补偿，查表得到工矿密度代入公式计算，求得流量；
气--温度、压力补偿测量体积流量；
补偿范围：蒸汽----压力 0.1-4.5MPa，温度 100-500℃，密度 0.1-100Kg/m3；
一般气体----压力 0-60Mpa，温度 -100-500℃，
累积范围： 0～999999999999；
通讯、打印：通讯接口----RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接连接微型打印机；
记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒
记录时间：通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关
数据备份和转存： 1G及其它可以兼容的U盘；
热电偶冷端补偿误差： ±1℃ ；
断电保护时间： 内置FLASH存储器保护参数和历史数据，断电后可*保存；
集成硬件时钟：掉电后也能准确运行；
时钟误差： ±1 分/月；
供电电源： 85VAC-265VAC，45～65HZ；
环境温度： 0-50℃、避免日光直晒；
环境湿度： 0-85%RH；
净重：≤3.0Kg
|
 | |
