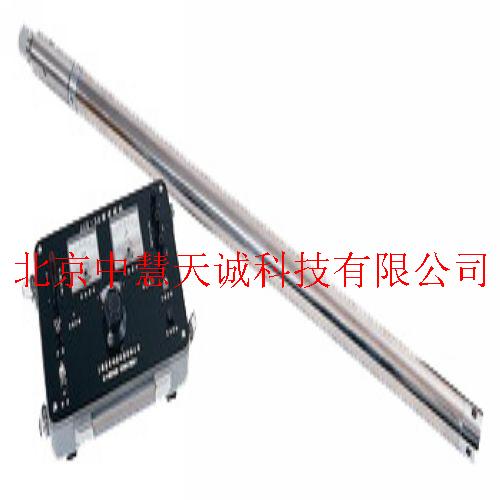

一、用途 本仪器是专为测量非磁性矿区钻孔的顶角和方位角而设计制造的,适用于在孔径大于55毫米、磁性或未下管套的钻孔中,测量其顶角和方位角。进而确定钻孔的倾斜程度和倾斜方向。 本仪器可应用于工程、水文、油田、煤田、地质等领域钻井的孔斜测量。 二、指标 1、方位角测量:测量范围:4°~356° 测量误差:±4°(在顶角2°~8°时) 2、顶角测量:测量范围:0°~8° 测量误差:±6′ 3、工作电源:直流12V(不接电缆时) 4、密封性能:承受液压不低于 15MPa 5、井下仪器允许zui高工作温度:50℃ 6、仪器规格井下仪器:外径Φ55毫米,长1450毫米 重约20公斤 地面操作箱:300×210×85毫米 重约1.5公斤 |
