| 一、用途

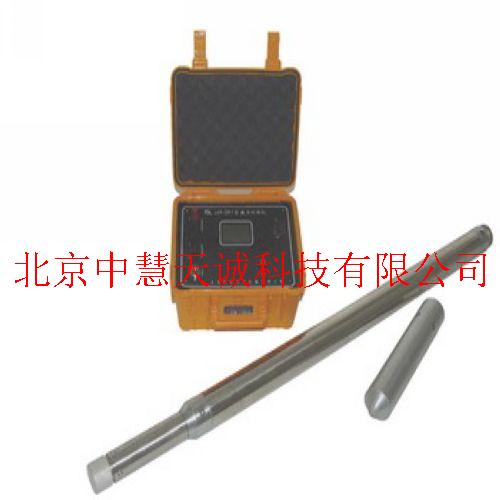

本仪器是本公司研制的、数据人工记录的、的数字井斜测量仪器，是公司测斜仪器的升换代产品，可用于垂直或定向井（孔）的顶角和方位角的测量，也可用于定向钻孔顶角、方位角的测量，是非磁性矿区工程、水文、油田、煤田、地质等领域孔径大于54㎜的井斜测量的优选仪器。 二、主要特点
1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统，灵敏度高、重复性好、体积小。
2、应用现代数字信号处理，准确计算顶角和方位角，使测量结果达到高精度的要求。
3、应用现代通信编码长线传输，实现长电缆数字信号传输，提高仪器的抗干扰能力。
4、测斜探管取消了重锤摆动部件，使仪器抗震性能大地提高；实际测点深度间隔及测点数可选择，提高了测量效率。
5、采用高亮度液晶显示器显示测量结果，方便野外作业和数据现场记录。 三、指标
1、测斜深度：≤1200米
2、测量范围与误差
顶角测量范围：0～50°,测量误差：±0.2°
方位角测量范围：0～360°
顶角1～3°时： 测量误差：±5.0°
顶角3～50°时，测量误差：±3.0°
3、测量方式：定点测量，测点深度间隔及测点数确定
4、记录方式：现场人工记录
5、工作电源：AC220V±10% 50Hz
6、地面控制单元工作环境：温度：-10℃～50℃
相对湿度：≤85%
7、测斜探管工作环境：温度：0℃～55℃
承压：≤15MPa
8、外型尺寸与重量：
地面仪器：270×220×155 （mm）；2.4 （kg）
测斜探管：Φ54×1345（mm） （mm）；13.5 （kg）
|
