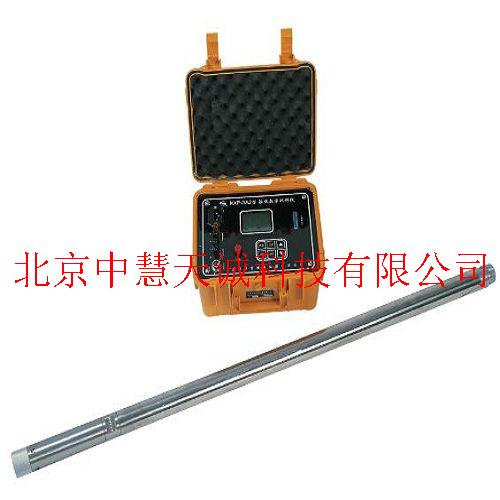

一、用途 本仪器是一种的数据自动记录的的数字井斜测量仪器,适用于非磁性矿区垂直或定向井(孔)的顶角和方位角的测量,也适用于非磁性矿区定向钻孔控制顶角、方位角的测量,可应用于孔径大于40mm的工程、水文、油田、煤田、地质等领域钻孔的井斜测量。 二、主要特点 1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统,灵敏度高、重复性好、体积小。 2、应用现代数字信号处理,准确计算顶角和方位角,使测量结果达到高精度的要求。 3、应用现代通信编码长线传输,实现长电缆数字信号传输,提高仪器的抗干扰能力。 4、测斜探管取消了重锤摆动部件,使仪器抗震性能大地提高;实际测点深度间隔及测点数可选择,提高了测量效率。 5、采用高亮度LCD图形显示方式,由6个控制键完成控制单元的人机交互操作,测量数据自动记录储存,人工干预。 6、键盘操作与显示界相面结合,使用方便,选购微型打印机,还可进行现场打印测斜结果。 三、指标 1、测斜深度:≤1200米 2、测量范围与测量误差 顶角测量范围:0~50°,测量误差:±0.2° 方位角测量范围:0~360° 顶角1~3°时: 测量误差:±5.0° 顶角3~50°时,测量误差:±3.0° 3、测量方式:定点测量,测点深度间隔及测点数确定 4、数据存储:zui大100组测量数据 5、电 源: 交流 220V±10% 50Hz 6、地面控制单元工作环境 温度:-10℃~50℃;相对湿度:≤85% 7、测斜探管工作环境 温度:0℃~55℃;耐压:≤15MPa 8、地面控制单元 外型尺寸:270×220×155(mm) 重量:2.4(kg) 9、测斜探管 外型尺寸:Φ40×1600(mm) 重量:10(kg) | |
