| 一、用途
本仪器是专为测量水平钻孔的倾斜角和方向而研制的装置。本仪器采用了的高精度传感器和计算机，其性能优于一般的水平测斜仪器，可应用于矿业、水利、铁道、建设等的地质工程、施工、检测中非磁性岩层中的水平孔测量。

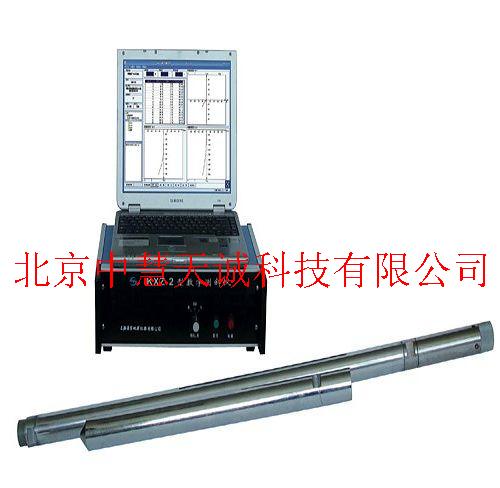

本仪器由笔记本电脑（自备）、地面控制单元、测斜探管三部分组成；采用数据编码长线传输、电缆传输数据准确；传感器测量结合数字信号处理，测量结果精度高、稳定性好；由RS-232串行口直接将数据上传至笔记本电脑，显示清晰、直观的测量数据及平面、剖面、侧面投影图并存储测量数据；连接彩色喷墨打印机可打印A4版面测斜数据、平面、剖面、侧面投影图及空间轨迹图。
二、指标
1、测斜深度：≤1200米
2、参数参量范围与误差
顶角测量范围：-60～60°误差为±0.1°
方位角测量范围：0～360°误差为±1.5°
工具面向角测量范围：0～360°误差为±2.0°（备选参数）
3、测量方式：定点测量，测点深度间隔及测点数确定
4、工作电源： AC220V±10% 50Hz
5、地面控制单元工作环境：温度：-10℃～50℃
相对湿度：≤85%
6、测斜探管工作环境：温度：0℃～55℃
耐压：≤15MPa
7、地面控制单元
外型尺寸：385×300×240mm
重量：8kg
8、测斜探管
外型尺寸：Φ40×1600mm
重量：7kg
9、记录方式：实时记录日期、时间，打印测量结果
|
